一、网格格式与点云数据的本质区别

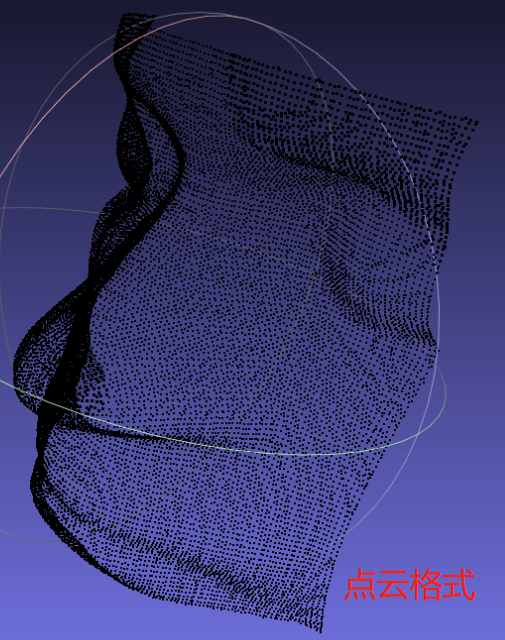

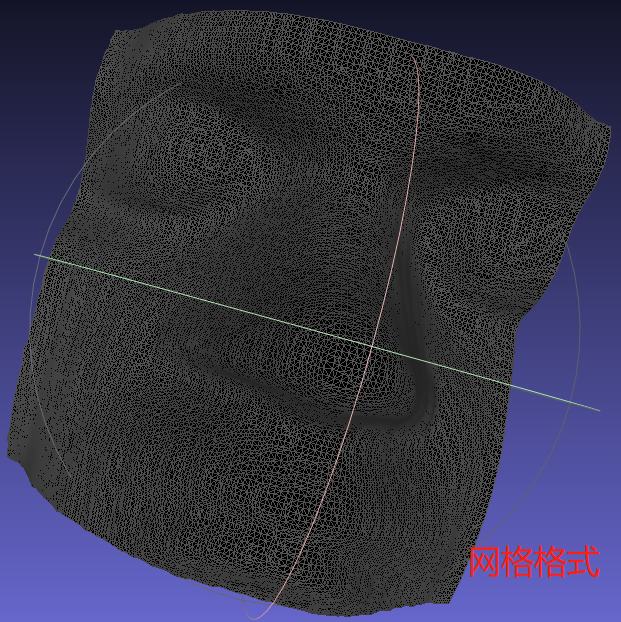

在工业设计领域，网格模型（如 STL、OBJ）与点云数据常被混淆。两者核心差异在于：点云是离散的三维坐标点集合，主要用于逆向工程初始阶段；网格格式则是由三角面拼接而成的连续曲面，更适合结构分析与装配设计。若需处理点云数据，需先用 Geomagic、CloudCompare 等专业工具转换为网格格式，再导入 SOLIDWORKS 进行后续操作。
二、不同版本 SOLIDWORKS 的 STL 导入策略
2017 及旧版本操作要点
需借助ScanTo3D 插件（逆向工程模块）完成数据解析。具体路径：插入→特征→ScanTo3D→曲面向导，通过曲率分析逐步拟合曲面实体，此过程需耐心调整公差参数（建议初始值 0.1mm）。
2018 + 新版本高效 workflow

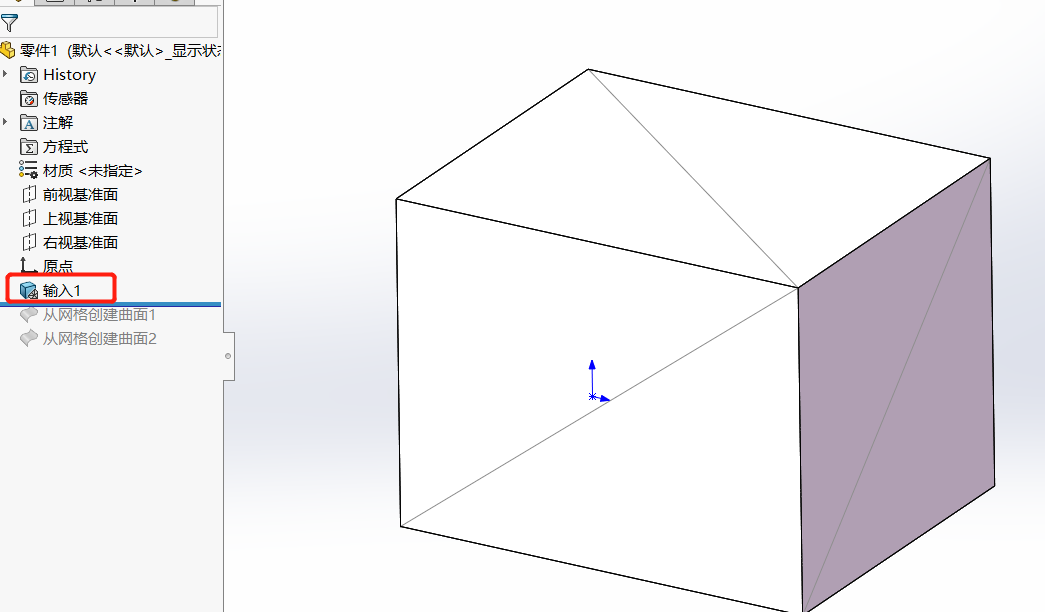

支持直接拖放 STL 文件至绘图区，成功导入后特征树会显示输入的网格图标（区别于传统实体的蓝色立方体图标）。
若显示为导入的图形，需右键选择转换为网格实体，确保模型属性为可编辑网格状态。
三、关键操作：从网格曲面到装配配合的技术突破
（一）曲面识别的 4 大核心工具

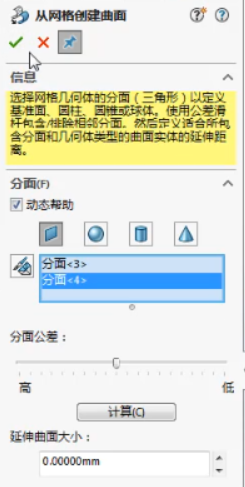

网格模型无法直接用于装配配合，需通过solidworks从网格创建曲面功能生成可识别的几何特征。操作面板提供 4 类预设识别组：

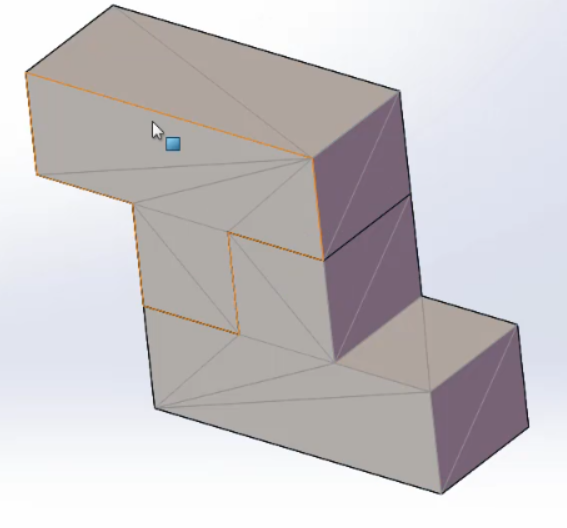

平面识别：适用于法兰、基座等平面结构，框选连续三角面后自动拟合基准面；
圆柱识别：针对轴类、孔特征，按住Ctrl键多选圆柱面，系统自动计算轴线；
球体 / 圆锥识别：用于球面轴承、锥度配合等复杂结构，支持手动调整拟合公差（滑动条范围 0.01-10mm）。
复杂模型分段处理技巧：例如机械臂网格模型，可先识别关节轴的圆柱面，生成旋转轴特征，再处理连杆部分的平面与曲面，避免一次性识别导致的计算卡顿。
（二）装配配合的实战应用
生成曲面实体后，即可调用 SOLIDWORKS 标准配合工具：
同轴心配合：选择圆柱曲面与装配体基准轴，实现旋转副定位；
重合配合：针对平面曲面，配合公差可设为 0.05mm 以内保证精度；
距离 / 角度配合：适用于可调机构，需先在曲面生成时创建辅助基准面。
进阶技巧：对于多零件网格装配，建议先将核心部件转换为实体（通过曲面转实体命令），再与其他网格部件建立配合，可显著提升运算效率。
四、网格模型的延伸应用场景
材质赋予与物理属性分析
右键网格实体→编辑材质，可加载金属、塑料等预设材质，通过评估→质量属性获取重量、重心等数据，误差率控制在 3% 以内。
工程图输出注意事项

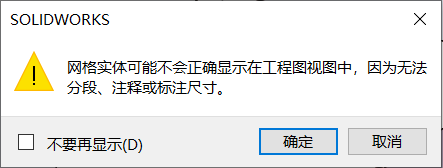

未识别曲面场景：可生成视图但无法标注尺寸，适合用于方案评审图纸；
已识别曲面场景：支持全尺寸标注，需在选项→工程图→网格显示中开启 “曲面细分”，确保剖视图线条流畅。
结语
掌握SOLIDWORKS网格装配技术，可大幅提升逆向工程与定制化设计的效率。建议定期更新软件版本，以适配更多网格处理功能！
