在 SOLIDWORKS 钢结构设计流程中,焊件轮廓库的高效管理是提升建模效率的核心环节。对于工程师而言,能否灵活调用标准型材库、精准配置多规格零件,直接影响项目交付周期。本文将深度解析SOLIDWORKS 焊件轮廓的全生命周期应用,涵盖官方库下载通道、2014 版前后版本配置差异,以及材料属性自动化传递技巧,助您突破传统单文件管理瓶颈,掌握现代焊件设计的智能化工作流。SOLIDWORKS 焊件模块

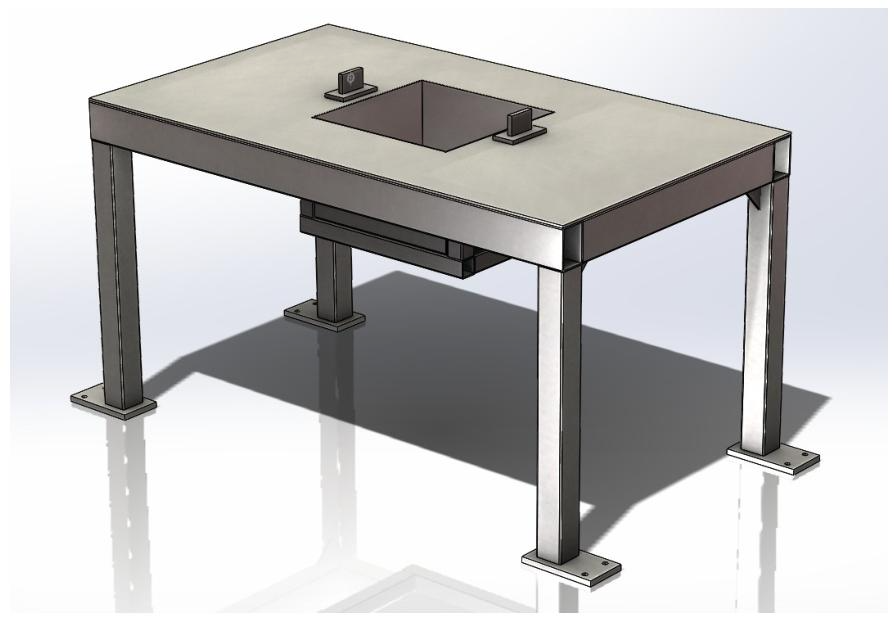

一、SOLIDWORKS焊件型材库官方下载通道与操作指南

在 SOLIDWORKS 焊件模块中,型材库的高效调用是提升设计效率的关键。官方提供两种获取方式:

1.在线下载路径

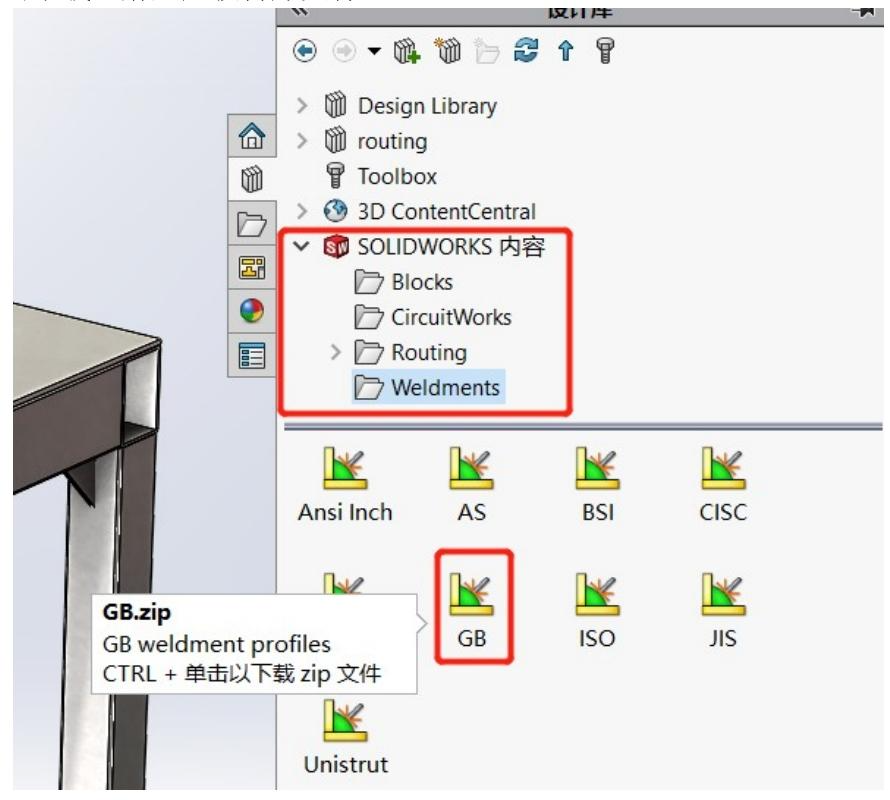

联网状态下,进入设计库→SOLIDWORKS 内容→Weldments,按住Ctrl+左键点击目标型材(如 GB 标准库),即可触发下载流程(图 1)。下载完成后解压文件,获得.sldlfp格式的轮廓库文件。

图1

2.下载进度监控

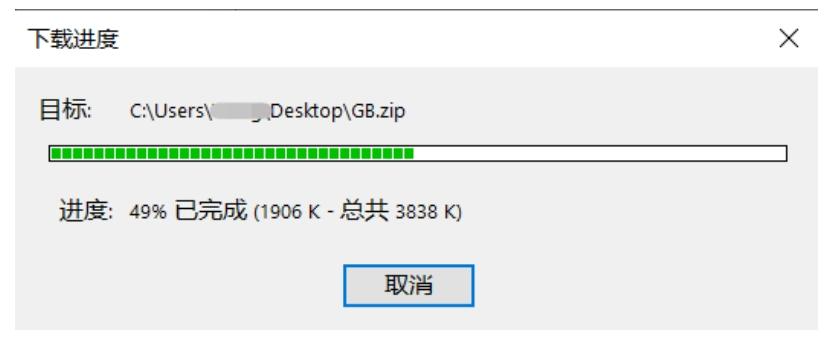

系统默认将文件保存至桌面,可通过弹窗实时查看下载进度(图 2)。建议选择高速网络环境,避免大文件传输中断。

图2

二、不同版本 SOLIDWORKS 的库配置策略

(一)非配置化版本(2013 及以前)

旧版软件需手动管理单个尺寸文件,操作局限显著:

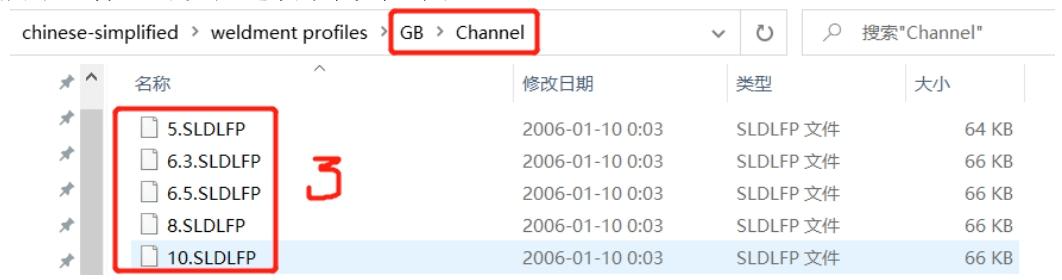

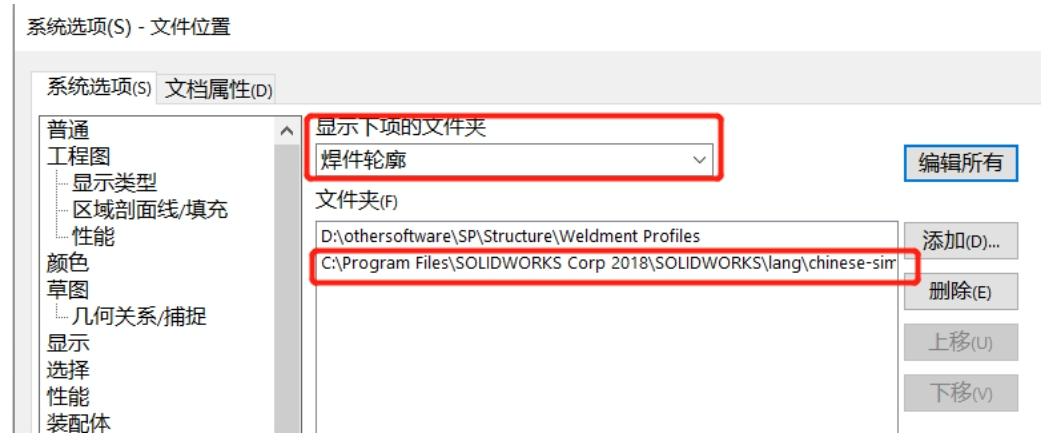

  • 存储路径:强制放置于“ C:>Program Files>SOLIDWORKS Corp 2018>SOLIDWORKS>lang\chinese-simplified>weldment profiles”目录下(图 3)。

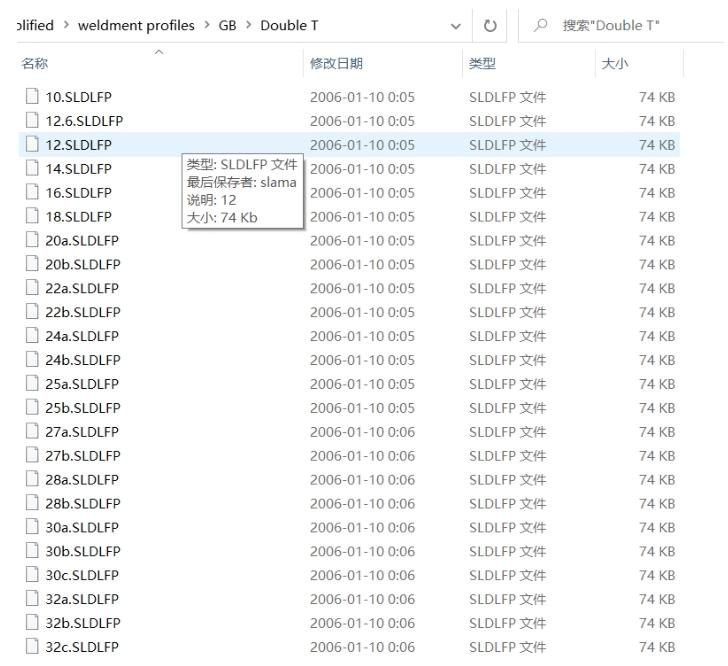

  • 编辑痛点:每个尺寸对应独立.sldlfp文件(如图 4 中 Double T 型材含 30 + 个文件),材质、属性需逐个编辑,管理成本极高。

图3

图4

(二)配置化版本(2014 及更新)

新版引入多配置草图功能,支持在单个文件中管理多种尺寸:

1.路径优化

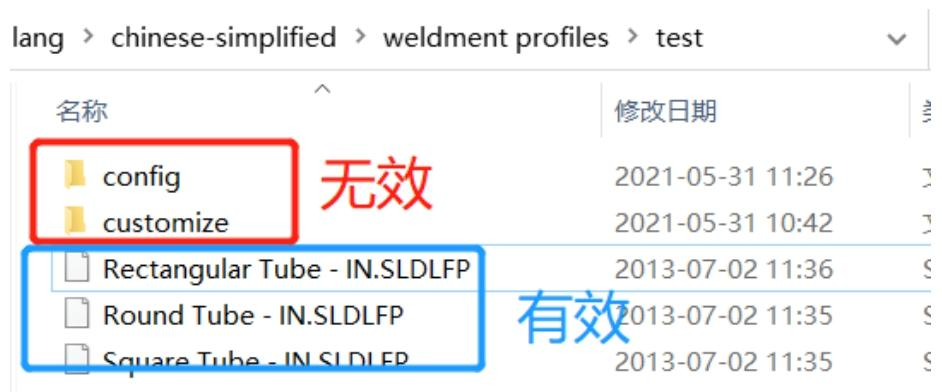

配置化轮廓库需减少一级文件夹层级(如weldment profiles下直接放置.sldlfp文件,图 5),确保软件正确读取配置信息。

图5

2.操作流程

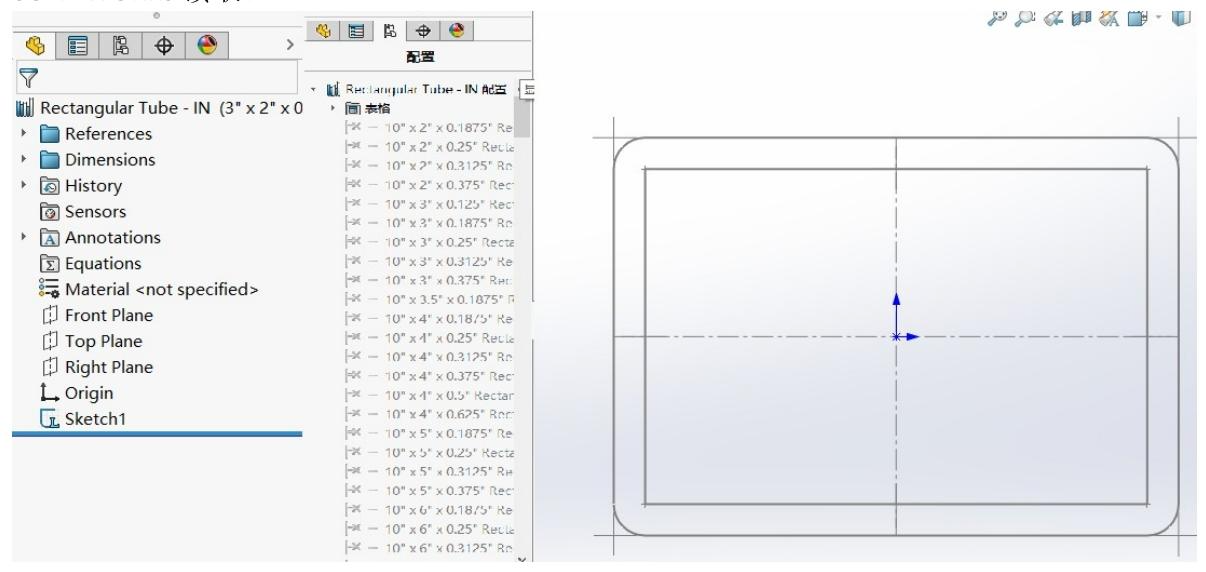

  • 打开轮廓文件,通过配置管理器添加不同尺寸配置(如 10"x2"x0.1875" 矩形管,图 6);

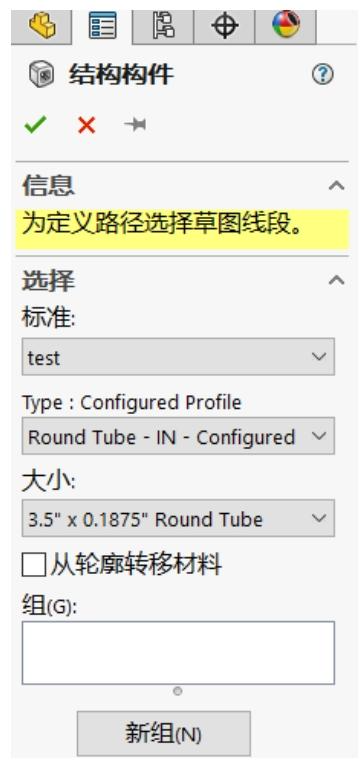

  • 在结构构件工具中,直接选择Configured Profile类型,调用预设配置(图 7)

图6

图7

三、材料属性传递与工程图应用

1.切割清单自动化

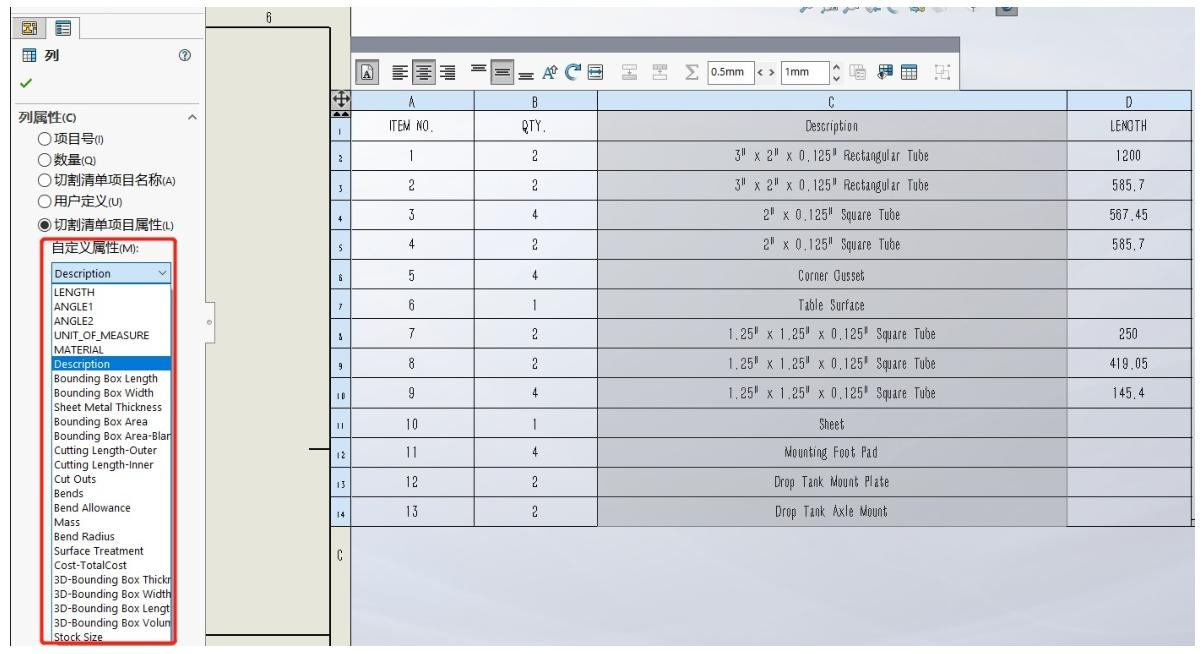

焊件模型可通过切割清单功能统计物料信息(图 8),属性来源支持双模式:

  • 手动添加:在零件属性中逐项录入材质、规格;

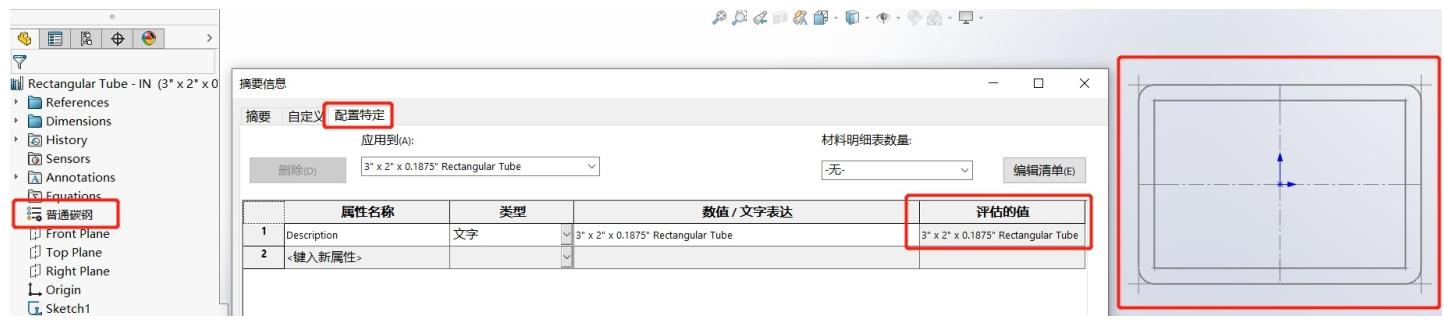

  • 库文件传递:在轮廓文件中预设Description字段(如图 9 中 “普通碳钢”),自动同步至工程图。

图8 图9

2.效率提升建议

复杂项目推荐通过设计库→右键属性批量编辑轮廓属性(图10),避免重复操作。如需动态演示,可点击参考教程视频SOLIDWORKS焊件轮廓应用的几个知识点》
